Carrosserieringen

Carrosserieringen voor een betere drukverdeling bij hout en plaatmateriaal

Zet je een bout vast in hout, multiplex of een ander zacht of dun materiaal? Dan heb je kans dat de boutkop of moer bij het aandraaien in het materiaal trekt of het oppervlak beschadigt. Een carrosseriering voorkomt dat. De ring vergroot het draagvlak, verdeelt de kracht over een groter oppervlak en houdt de verbinding stabiel, ook als het materiaal enigszins meeveerd of samengeperst wordt. In ons assortiment vind je carrosserieringen van Proftec, Hoenderdaal en Blackline, in verzinkt staal, RVS A2 en zwart verzinkt (Deltacoll), in maten M4 t/m M16.

Wat zijn carrosserieringen?

Een carrosseriering is een extra brede sluitring met een buitendiameter van ongeveer drie maal de draaddiameter. Een M8-carrosseriering heeft daardoor een buitendiameter van circa 24mm, terwijl een standaard sluitring voor M8 slechts 16mm breed is. Die extra breedte is precies het punt: de kracht van de bout wordt verdeeld over een groter contactoppervlak, waardoor het materiaal niet inscheurt of vervormt onder de kop.

Binnen het assortiment bouten en moeren worden carrosserieringen vooral gekozen wanneer extra bescherming van het materiaal nodig is. Grote carrosserieringen vormen daarbij een praktische oplossing wanneer maximale ondersteuning gewenst is.

Waarvoor gebruik je carrosserieringen?

Je gebruikt carrosserieringen met name bij houtverbindingen, plaatmateriaal, composiet, multiplex en vergelijkbare materialen waar de ondergrond zachter is dan het bevestigingsmiddel. Ze komen vaak voor in toepassingen zoals:

• Het bevestigen van constructiehout aan poortpalen
• Het vastleggen van panelen op een frame
• Het assembleren van terrassen- of vlonderconstructies
• Bevestigingen aan aanhangers of campers

Door het grotere contactoppervlak verklein je de kans op beschadiging van het materiaal en blijft de verbinding langer betrouwbaar, ook bij belasting of trillingen.

Verschil tussen carrosserieringen en sluitringen

Het verschil tussen carrosserieringen en sluitringen zit vooral in het draagvlak en het gebruiksdoel. Sluitringen zijn compacter en worden gebruikt bij algemene bevestigingen waar het verdelen van druk minder kritisch is. Ze zijn vooral geschikt voor metaal-op-metaalverbindingen of situaties met beperkte belasting.

Carrosserieringen hebben een veel grotere buitendiameter, waardoor de druk over een groter oppervlak wordt verdeeld. Dat maakt ze bijzonder geschikt voor hout, plaatmateriaal en andere zachte materialen. Door een carrosseriering toe te passen in plaats van een sluitring verklein je de kans op inscheuren, indrukken of loskomen en zorg je voor een stabielere en duurzamere verbinding.

Welk materiaal kies je?

Carrosserieringen zijn verkrijgbaar in verschillende materialen en afwerkingen, elk met hun eigen toepassingsgebied. Afhankelijk van de omgeving en het gewenste uiterlijk kies je de variant die het beste past bij jouw montage:

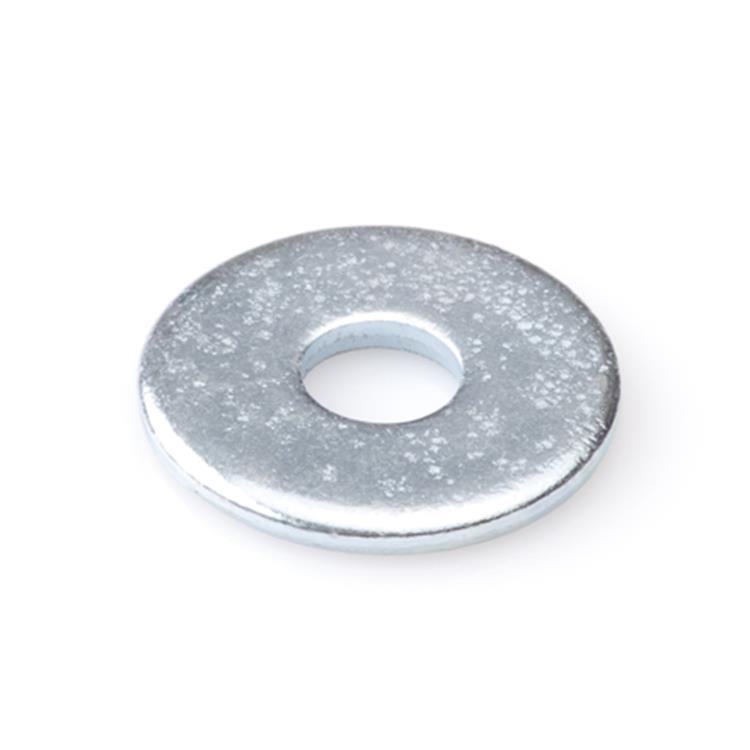

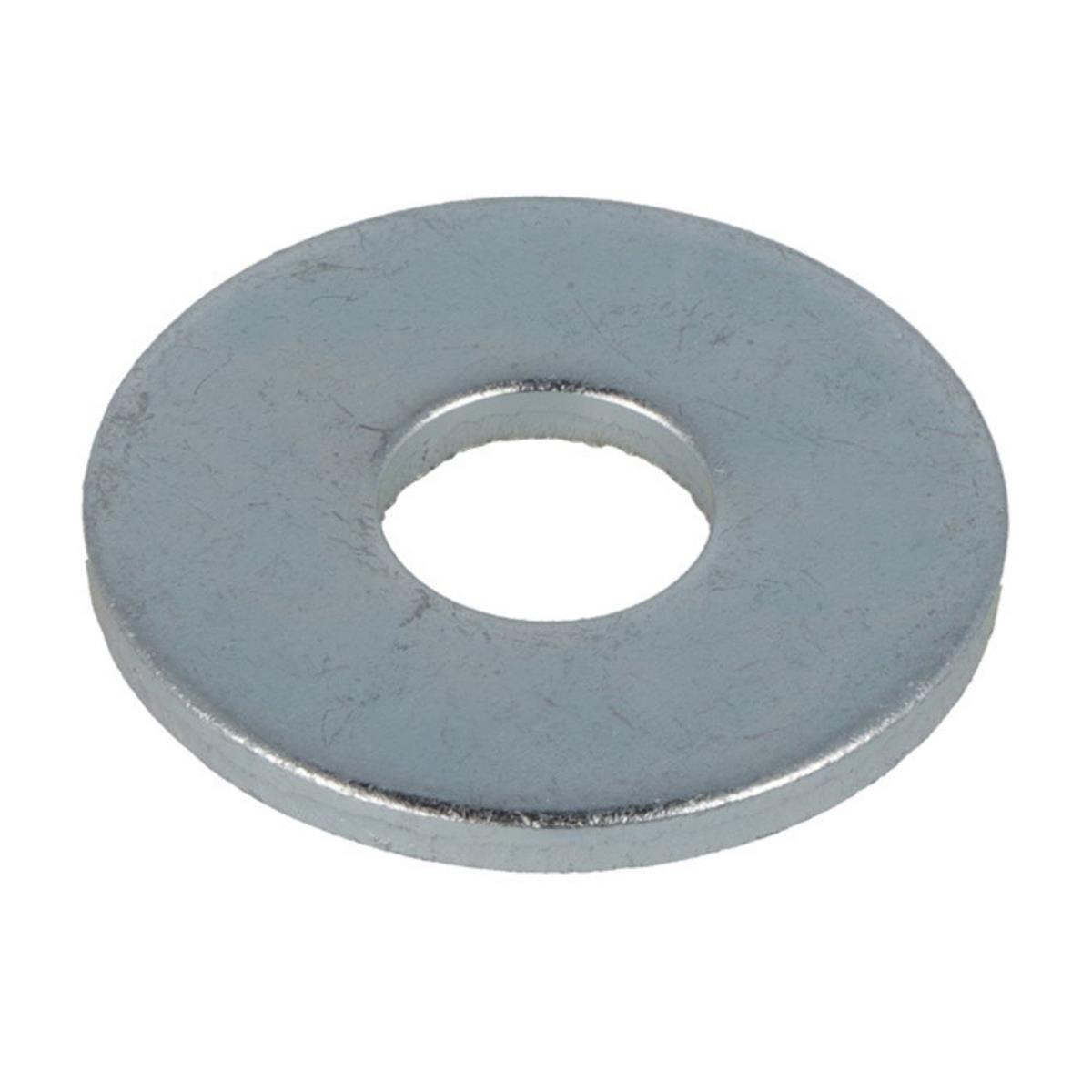

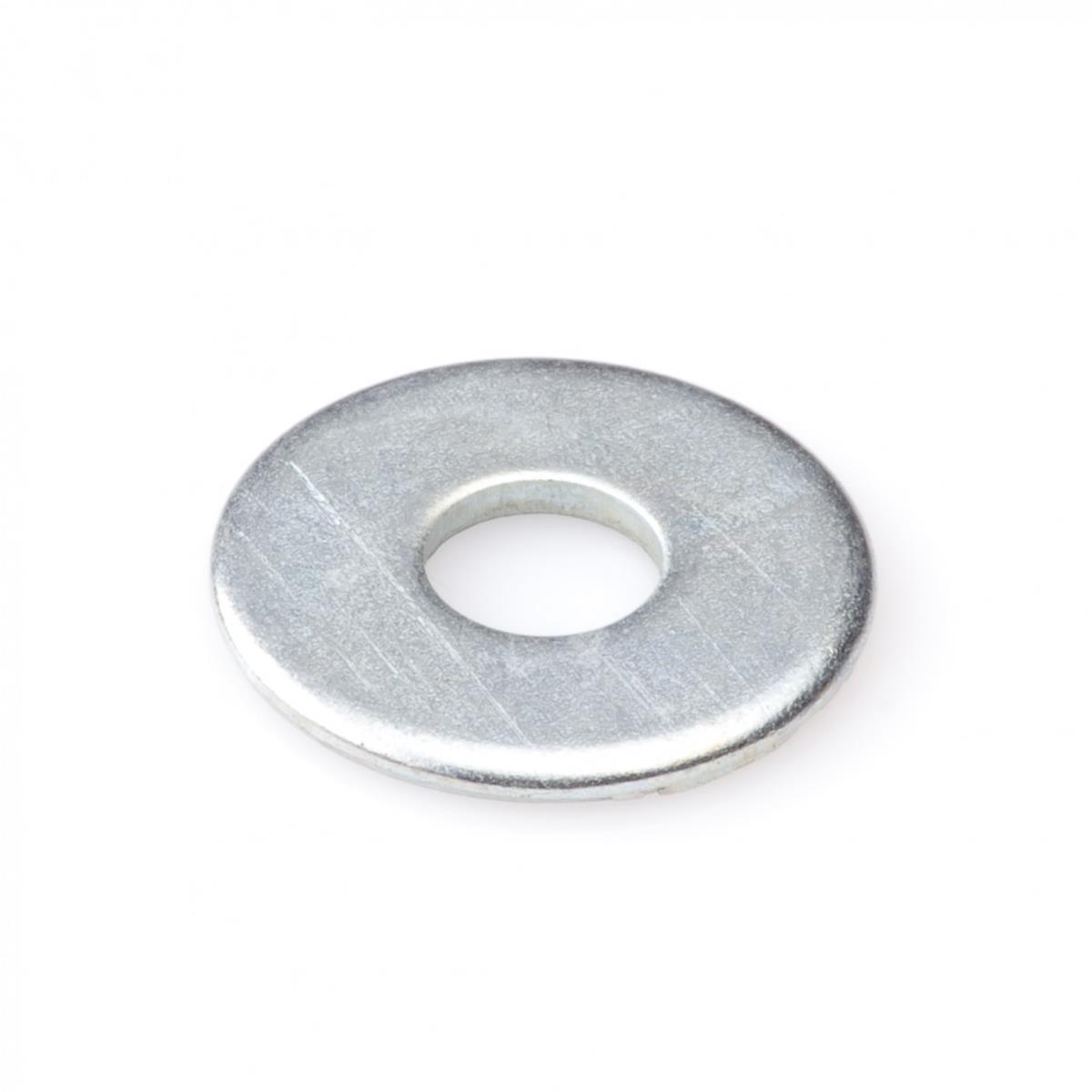

• Verzinkt staal is de standaardkeuze voor constructies binnenshuis of op beschutte plekken buiten. De zinklaag biedt voldoende bescherming tegen oppervlakteoxidatie bij droog gebruik, maar is niet geschikt voor permanent natte of zure omstandigheden.

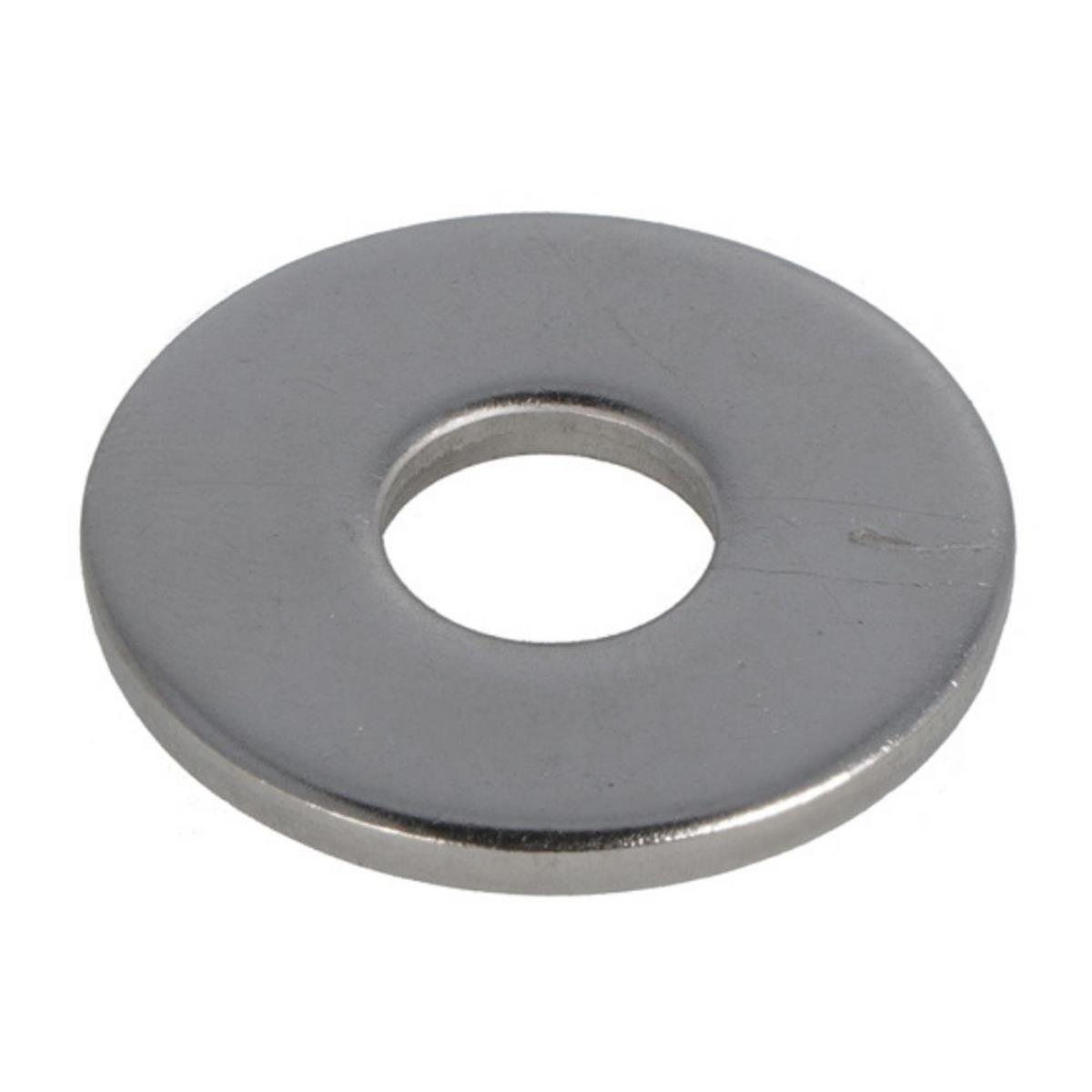

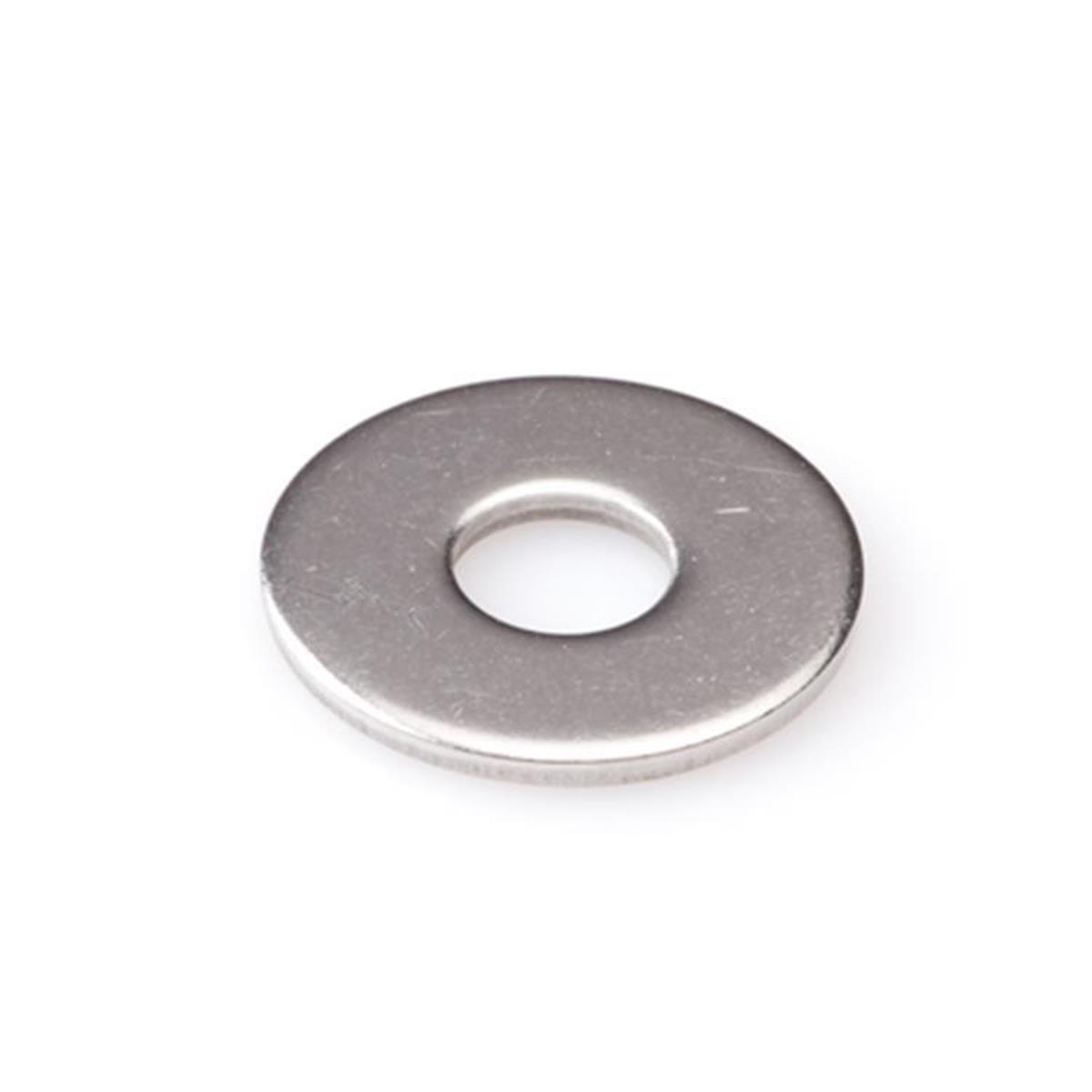

• RVS A2 gebruik je bij constructies die blootstaan aan vocht, regen of een buitenklimaat. Denk aan terrassen, poortconstructies, carports en aanhangers. RVS A2 roest niet en is bestand tegen normaal buitengebruik. Let erop dat je bij een RVS-verbinding ook RVS bouten en moeren gebruikt, het mengen van materialen versnelt galvanische corrosie.
• Staal (onbehandeld) wordt vooral gebruikt in droge binnenomgevingen of wanneer de carrosseriering nog verder wordt afgewerkt. Deze variant is functioneel, maar minder geschikt voor vochtige omstandigheden.

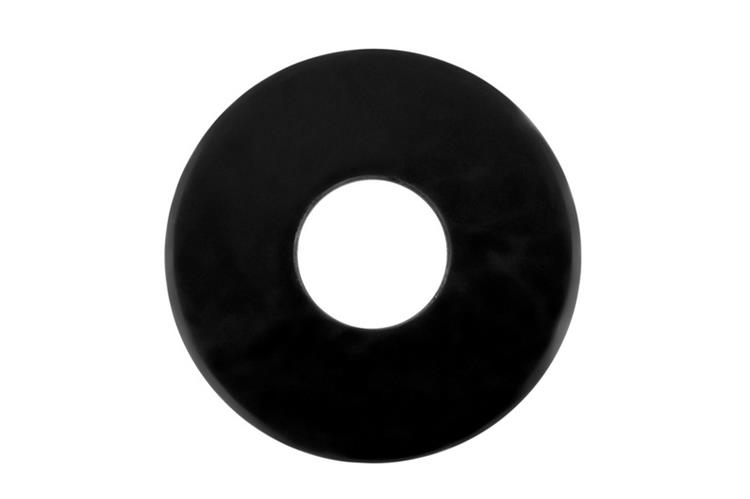

• Zwart verzinkt (Deltacoll) combineert een goede corrosieweerstand met een strakke zwarte uitstraling. Geschikt voor constructies waarbij de verbinding zichtbaar is en esthetisch moet aansluiten bij zwart bevestigingsmateriaal, zoals bij moderne terrassen- of poortconstructies.

Welke maat carrosseriering heb je nodig?

De maat van een carrosseriering wordt afgestemd op de boutmaat. Veelgebruikte maten zijn M4, M5, M6, M8 en M10. De binnendiameter van de ring moet passen bij de bout, terwijl de grotere buitendiameter zorgt voor het extra draagvlak. Grotere maten zoals M12 en M16 gebruik je bij zwaardere constructies, zoals trekverbindingen in hekken of industrieel gebruik.

Hoe zachter het materiaal, hoe belangrijker grote carrosserieringen worden. Met de juiste maat carrosseriering voorkom je beschadiging van het materiaal en blijft de bevestiging stevig en betrouwbaar.

DIN 9021 carrosserieringen: de standaard voor extra draagvlak

DIN 9021 is de norm voor carrosserieringen met een extra grote buitendiameter. Deze standaard is ontwikkeld om de druk van een bout of moer over een groter oppervlak te verdelen, waardoor het risico op inscheuren of indeuken van het materiaal aanzienlijk kleiner wordt.

Dat maakt DIN 9021 carrosserieringen bijzonder geschikt voor hout, plaatmateriaal en andere zachte ondergronden. Omdat DIN 9021 een vaste norm is, zijn de afmetingen altijd consistent. Je weet dus precies wat je krijgt en kunt rekenen op een betrouwbare pasvorm bij de bijbehorende boutmaat.

Bij Schroeven Online staat bij ieder product duidelijk vermeld of het om een DIN 9021 carrosseriering gaat. Zo zie je in één oogopslag of de ring voldoet aan deze norm en kies je eenvoudig de juiste uitvoering voor jouw toepassing.

Veelgestelde vragen over carrosserieringen

Heb je na het lezen van deze pagina nog vragen over het gebruik van carrosserieringen of twijfel je welke uitvoering het meest geschikt is voor jouw toepassing? Hieronder beantwoorden we een aantal veelgestelde vragen die je helpen om sneller de juiste keuze te maken.

Wat is het voordeel van carrosserieringen ten opzichte van sluitringen?

Carrosserieringen hebben een grotere buitendiameter dan standaard ringen, waardoor de druk van de bout over een groter oppervlak wordt verdeeld en het materiaal beter beschermd blijft.

Wanneer kies je voor een carrosseriering in plaats van een gewone ring?

Een carrosseriering gebruik je vooral wanneer een standaard ring onvoldoende ondersteuning biedt. Dit is vaak het geval bij hout, dun plaatmateriaal of zachte kunststoffen. Door te kiezen voor een carrosseriering, of zelfs voor grote carrosserieringen, voorkom je dat het materiaal indeukt of inscheurt tijdens het aandraaien van de bout en blijft de verbinding langer betrouwbaar.

Zijn carrosserieringen geschikt voor houtconstructies?

Ja, en juist daarom worden ze hier zo vaak toegepast. Hout is gevoelig voor puntbelasting, zeker bij zachtere houtsoorten of wanneer de bout stevig moet worden vastgezet. Een carrosseriering verdeelt de kracht gelijkmatig, waardoor het hout minder snel beschadigt en de constructie ook bij langdurige belasting stabiel blijft.

Kan ik carrosserieringen ook buiten gebruiken?

Dat kan, mits je het juiste materiaal kiest. Voor buitentoepassingen zijn RVS carrosserieringen het meest geschikt, omdat deze goed bestand zijn tegen vocht en weersinvloeden. Verzinkte carrosserieringen kunnen ook buiten worden toegepast, maar zijn vooral bedoeld voor minder intensieve of beschutte situaties.

Welke carrosseriering past bij mijn boutmaat?

De binnendiameter van de carrosseriering moet overeenkomen met de boutmaat, zoals M6 of M8. De grotere buitendiameter zorgt vervolgens voor extra draagvlak. Bij zachte materialen of kwetsbare oppervlakken is het verstandig om te kiezen voor grote carrosserieringen.

Wat is het verschil tussen DIN 9021 en DIN 125?

DIN 125 is de standaard sluitring met een buitendiameter van circa 1,7 tot 2 maal de draadmaat. DIN 9021 is de carrosseriering met een buitendiameter van circa 3 maal de draadmaat. De carrosseriering biedt een significant groter contactvlak, wat hem geschikt maakt voor zachte of dunne materialen waar een standaard sluitring te weinig oppervlak heeft om indrukken of inscheuren te voorkomen.

Hoe combineer ik carrosserieringen met houtdraadbouten?

Schuif de carrosseriering over de schacht van de houtdraadbout voor het indraaien, zodat de ring tussen de boutkop en het materiaal komt te zitten. Bij constructies waar ook de achterkant bereikbaar is, zoals bij een doorsteekverbinding, kun je ook aan de moerkant een carrosseriering plaatsen voor extra drukverdeling. Bekijk ons assortiment houtdraadbouten als je voor dit type verbinding geschikte bouten zoekt.

Carrosserieringen kopen bij Schroeven Online

Carrosserieringen zijn een praktische oplossing wanneer een standaard ring onvoldoende ondersteuning biedt. In het assortiment van Schroeven Online vind je altijd een passende carrosseriering voor jouw klus. Daarnaast kun je bij ons ook terecht voor een breed aanbod aan bouten en moeren, zoals slotbouten, houtdraadbouten en flensmoeren, zodat je alles voor een complete montage eenvoudig op één plek vindt.
